Kennzeichnungsbänder für Rohrleitungen nach DIN 2403
Ausführung "KL" für Rohre über 200 Ø mm
kurzfristig hitzebeständig bis ca 130° C

Onlinekatalog ->Kennnzeichnungsbänder ->Standardausführungen ->Rohre über 200 mm Ø->Durchflussstoff

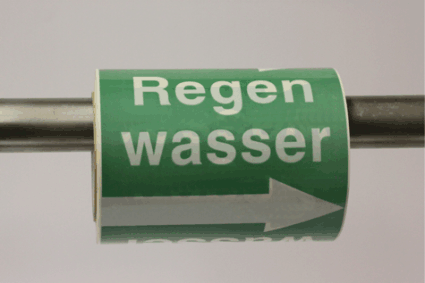

Wasser

 Gruppe 1

Kennzeichnungsbänder mit
Grundfarbe grün
Schrift und Pfeile weiß
(mit Ausnahmen aus der
betrieblichen Praxis)

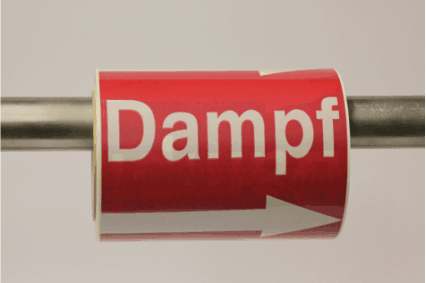

 Standardtexte		 Dampf

 Gruppe 2

Grundfarbe rot
Schrift und Pfeile weiß

Standardtexte

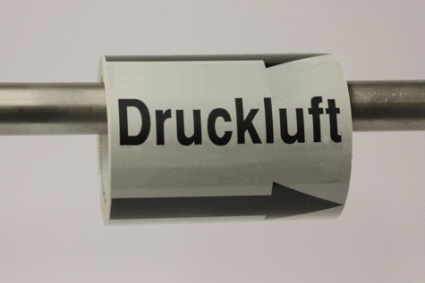

Luft

Gruppe 3

Grundfarbe grau
Schrift und Pfeile schwarz

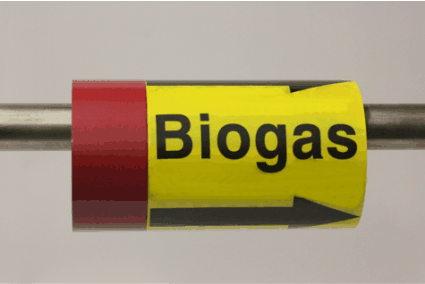

Standardtexte		 Brennbare Gase

 Gruppe 4

Grundfarbe gelb
Zusatzfarbe rot
Schrift und Pfeile schwarz

Standardtexte

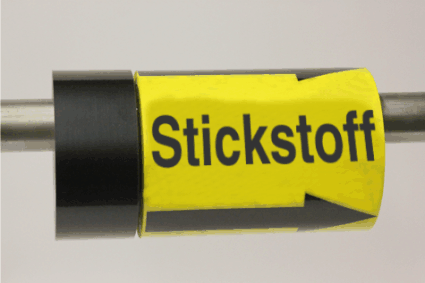

Nicht brennbare Gase

 Gruppe 5

Grundfarbe gelb
Zusatzfarbe schwarz
Schrift und Pfeile schwarz

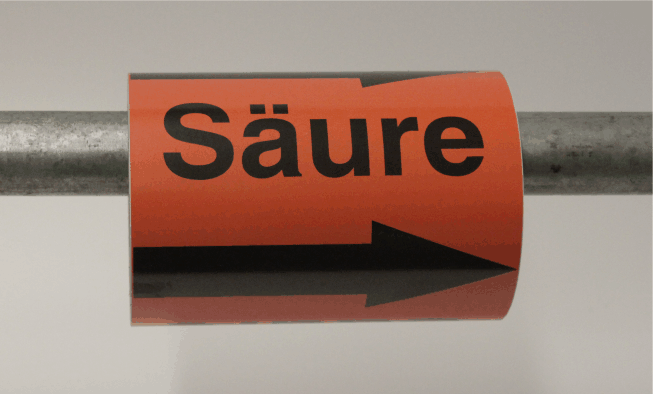

Standardtexte		 Säuren

 Gruppe 6

Grundfarbe orange
Schrift und Pfeile schwarz

Standardtexte

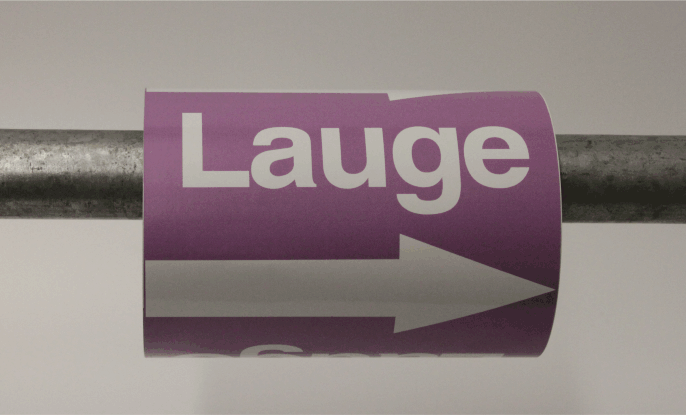

Laugen

 Gruppe 7

Grundfarbe violett
Schrift und Pfeile weiß

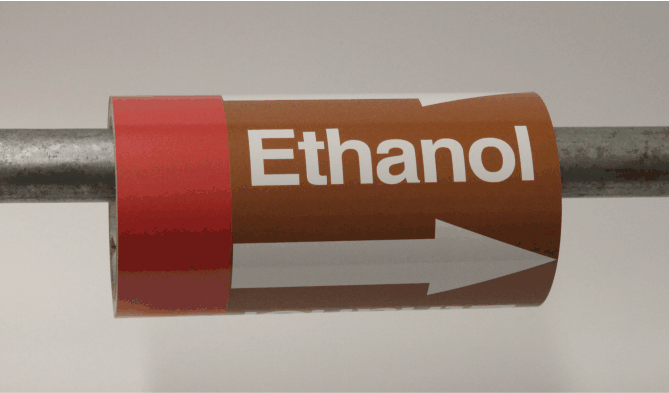

Standardtexte		 Brennbare
Flüssigkeiten und Feststoffe

 Gruppe 8

Grundfarbe braun
Zusatzfarbe rot
Schrift und Pfeile weiß

Standardtexte
Nichtbrennbare
Flüssigkeiten und Feststoffe

 Gruppe 9

Grundfarbe braun
Zusatzfarbe schwarz
Schrift und Pfeile weiß

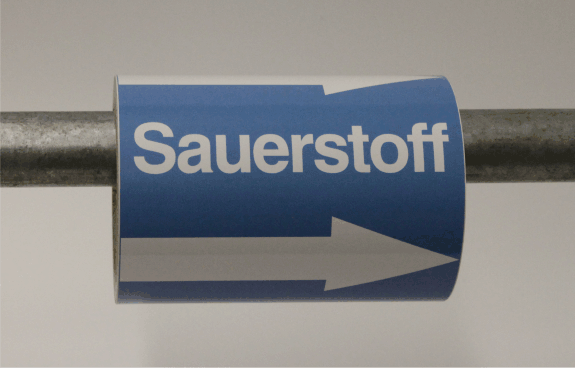

Standardtexte		 Sauerstoff

 Gruppe 0

Grundfarbe blau
Schrift und Pfeile weiß

Standardtexte


Zuordnung der Farben zu den Durchflussstoffen

Durchflussstoff Gruppe Gruppenfarbe Zusatzfarbe Schrift- und Pfeilfarbe
Wasser 1 Grün nach DIN 2403 ca. RAL 6032   Weiß
Wasserdampf 2 Rot nach DIN 2403 ca. RAL 3001   Weiß
Luft 3 Grau nach DIN 2403 ca. RAL 7004   Schwarz
Brennbare Gase 4 Gelb nach DIN 2403 ca. RAL 1003 Rot Schwarz
Nichtbrennbare Gase 5 Gelb nach DIN 2403 ca. RAL 1003 Schwarz Schwarz
Säuren 6 Orange nach DIN 2403 ca. RAL 2010   Schwarz
Laugen 7 Violett nach DIN 2403 ca. RAL 4008   Weiß
Brennbare Flüssigkeiten und Feststoffe 8 Braun nach DIN 2403 ca. RAL 8002 Rot Weiß
Nichtbrennbare Flüssigkeiten und Feststoffe 9 Braun nach DIN 2403 ca. RAL 8002 Schwarz Weiß
Sauerstoff 0 Blau nach DIN 2403 ca. RAL 5005   Weiß

Achtung! Geringfügige Farbabweichnungen von den in der DIN 2403 festgelegten Farben sind drucktechnisch bedingt
und berechtigen nicht zur Reklamation. Erforderlichenfalls Farbmuster anfordern.
