Kennzeichnungsbänder für Rohrleitungen nach DIN 2403
Sonderausführungen

Onlinekatalog->Kennnzeichnungsbänder->Sonderausführungen

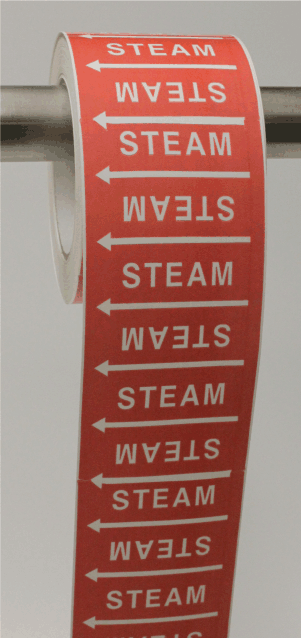

perfecta Kennzeichnungsbänder für
Rohrleitungen gibt es in
drei verschiedenen Ausführungen.

Je nach Rohrdurchmesser haben Sie
die Möglichkeit zwischen
"KS", "KM" und "KL" zu wählen.

Wählen Sie die Ausführung "KS"
für Rohrleitungen unter 50 mm Ø
- Text und Pfeil werden ca. alle 25 mm wiederholt.

Wählen Sie die Ausführung "KM"
für Rohrleitungen über 50 mm Ø
- Text und Pfeil werden ca. alle 75 mm wiederholt.

Wählen Sie die Ausführung "KL"
für Rohrleitungen über 200 mm Ø
- Text und Pfeil werden ca. alle 140 mm wiederholt.

Kennzeichnungsbänder
nach DIN 2403
Sonderausführungen

perfecta Kennzeichnungsbänder für Rohrleitungen gibt es in folgenden Materialqualitäten:

PE 2403 = temperaturbeständig bis ca. 70° C

mehrschichtige, selbstklebende Kunststofffolie weitgehend lichtecht, abriebfest, beständig gegen Witterungseinflüsse, Kraftstoffe sowie verdünnte Säuren und Laugen.

PE 2403 HB = hitzebeständig bis ca. 130° C

selbstklebende, hochwertige Polyesterfolie, mit Polyester-Laminat versiegelter Oberfläche, äußerst lichtecht, schlagfest, beständig gegen Witterungseinflüsse, Kraftstoffe sowie verdünnte Säuren und Laugen.
Die Kennzeichnungsbänder sind standardmäßig mit rückseitigem Schutzpapier versehen.


Kennzeichnungsbänder für Rohrleitungen, die nicht in unserem Standardprogramm enthalten sind, fertigen wir kurzfristig nach Ihren Angaben, z.B.


  • fremdsprachige Texte
  • kundenspezifische Texte
  • Kombinationen von Durchflussbezeichnung und
    Temperatur- bzw. Druckangabe
  • Bänder mit Ihrem Firmennamen oder Firmenlogo

Lieferzeit: ca. 3 -4 Arbeitstage nach Auftragseingang u.ü.V.
Klischee- und Satzkosten: werden einmalig pro Text / Type berechnet, und zwar:
  bis Bandbreite 100 mm € 17,50 netto
bis Bandbreite 150 mm € 37,50 netto
Sollten für die gewünschten Texte schon Druckformen vorliegen, so entfallen selbstverständlich die obigen Klischee- und Satzkosten!!! Bitte anfragen!
Bei der Bestellung sind anzugeben:

  • Rollenanzahl und Texte
  • Materialausführung (PE 2403 oder PE 2403 HB)
  • Ausführung KS, KM, KL
  • Band- und Schriftfarbe, evtl. Zusatzfarbe

Preise:


Ausführung

Rollenabmessung
76mm x 33m
Gruppen 1, 2, 3, 6, 7, 0

Rollenabmessung
100mm x 33m
Gruppen 4, 5, 8, 9

Material
KS + KM

€   85,80 / Rolle
€ 118,80 / Rolle

€   89,10 / Rolle
€ 122,10 / Rolle

PE 2403/So...
PE2403 HB/So...

  Rollenabmessung
150mm x 33m
Gruppen 1, 2, 3, 6, 7, 0
Rollenabmessung 150+50mm x 33m *)
Gruppen 4, 5, 8, 9
*) Zusatzkennzeichnung muss separat geklebt werden
KL € 142,50 / Rolle
€ 168,30 / Rolle
€ 150,00 / Rolle
€ 176,70 / Rolle

PE 2403/So...
PE2403 HB/So...


  • Grundlage: Gemäß BGV A1 § 49 sowie der DIN 2403 ist eine deutliche Kennzeichnung der Rohrleitungen nach dem Durchflußstoff im Interesse der Sicherheit, der sachgerechten Instandsetzung und der wirksamen Brandbekämpfung unerläßlich. Sie soll auf Gefahren hinweisen, um Unfälle und gesundheitliche Schäden zu vermeiden. Das umfangreiche perfecta-Kennzeichnungsprogramm hilft Ihnen, diesen Vorschriften auf einfache und wirtschaftliche Weise zu entsprechen und damit einen wesentlichen Beitrag zur Betriebssicherheit zu leisten.


  • Übersichtlichkeit: perfecta Kennzeichnungsbänder für Rohrleitungen in den Farben nach DIN 2403 geben im Klartext an Ort und Stelle Aufschluß über den jeweiligen Durchflussstoff der Rohrleitung. Die bei einer Kennzeichnung durch einfache Farb- oder Ziffernkombinationen erforderlichen zusätzlichen Erläuterungen können entfallen. Die als Ringmarkierungen angebrachten Rohrleitungskennzeichnungsbänder sind von allen Seiten und auch aus größerer Entfernung gut sichtbar.


  • Montage: perfecta Kennzeichnungsbänder für Rohrleitungen sind schnell und einfach zu montieren. Das Kennzeichnungsband wird als Ring einmal um das Rohr geklebt, wobei die Bandenden etwas überlappen. Dadurch haftet das Kennzeichnungsband, unabhängig von der Beschaffenheit der Rohrleitung bzw. der Isolierung, auf sich selbst. Die Bandüberlappung soll nach unten zeigen.


  • Wirtschaftlichkeit: perfecta Kennzeichnungsbänder für Rohrleitungen sind in über 1.000 Standardausführungen zumeist ab Lager lieferbar. Sonderanfertigungen sind bereits ab 1 Rolle à 33 m möglich.


  • Hinweise für die Bedarfsberechnung: Die Kennzeichnungsbänder sollen so angebracht werden, daß der Verlauf der Rohrleitungen von jedem Punkt aus weiterverfolgt werden kann. Insbesondere ist eine Kennzeichnung der Rohrleitungen erforderlich an betriebswichtigen Stellen, wie z. B. Armaturen, Schiebern, Abzweigungen sowie vor und hinter Mauerdurchführungen.Bitte berücksichtigen Sie bei der Bedarfsermittlung des Kennzeichnungsbands auch die Stärke der Isolierung!
    Für je 10 Ring-Markierungen (einschließlich überlappter Klebung) werden benötigt:
30 mm Ø ca. 1,0 m 70 mm Ø ca. 2,5 m 150 mm Ø ca. 5,0 m
50 mm Ø ca. 1,8 m 100 mm Ø ca. 3,4 m 200 mm Ø ca. 6,5 m
